[Kubernetes] 쿠버네티스 클러스터 구성요소

클러스터 구성

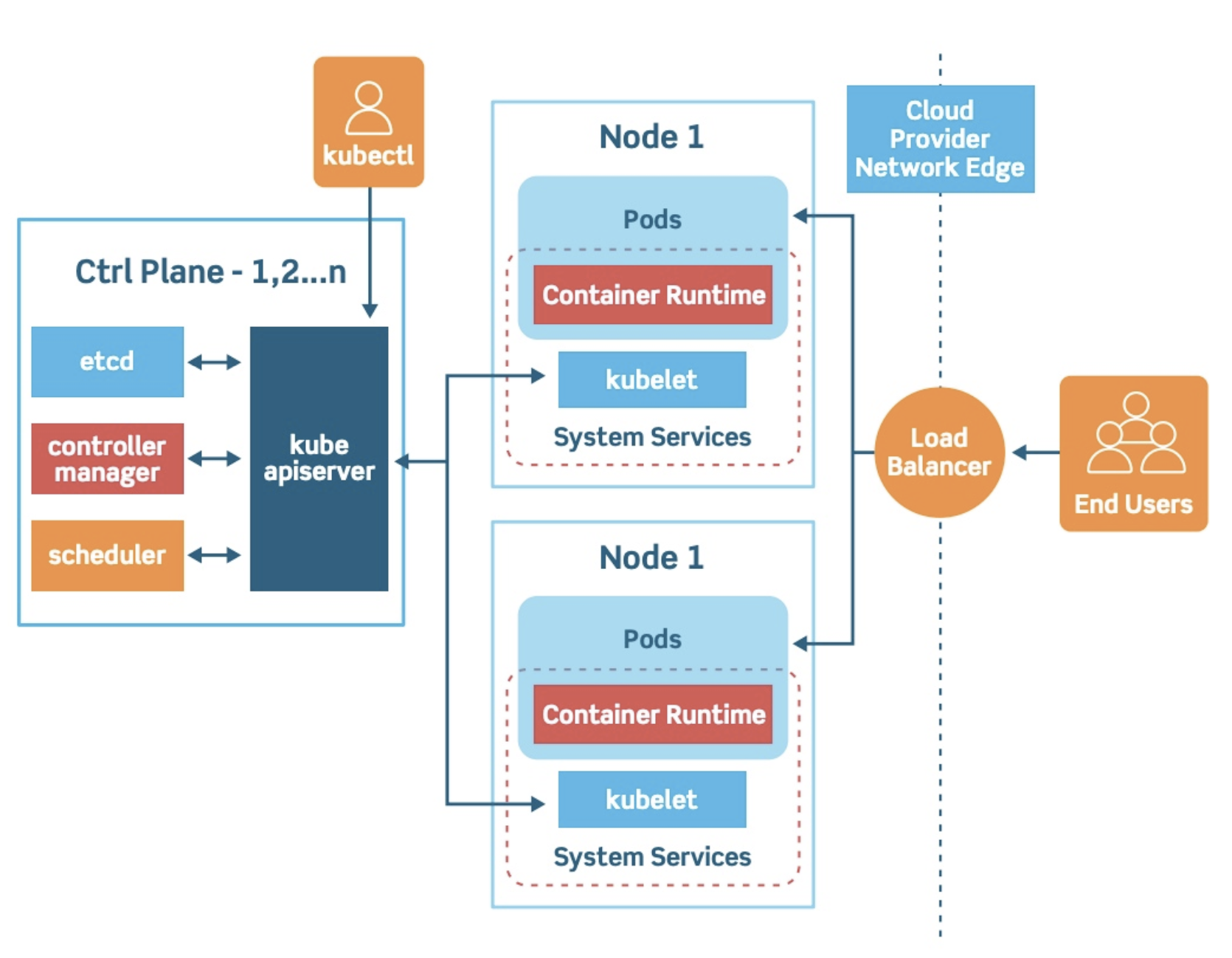

클러스터 구성요소



Control Plane (Master Node)

클러스터의 관리하는 역할 담당 상태 관리 및 명령어 처리

Node (Worker Node)

어플리케이션 컨테이너 실행

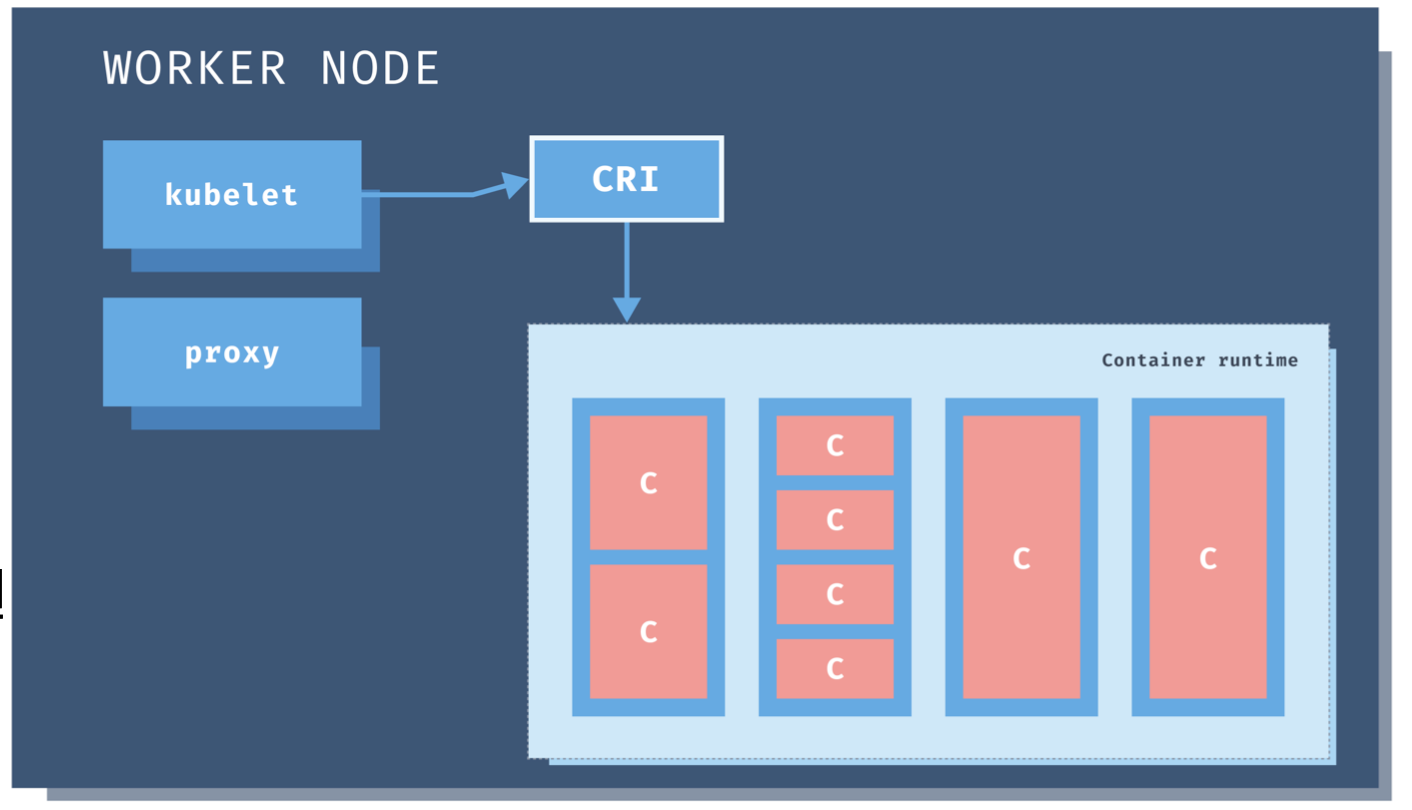

kubelet

• 컨테이너 런타임(Container Runtime)과 통신하며
 컨테이너 라이프사이클 관리
• API 서버와 통신하며 노드의 리소스 관리

CRI (Container Runtime Interface)

• kubelet이 컨테이너 런타임과 통신할 때 사용되는 인터페이스
• 쿠버네티스는 Docker, containerd, cri-o 컨테이너 런타임 지원

kube-proxy

• 오버레이 네트워크 구성
• 네트워크 프록시 및 내부 로드밸런서 역할 수행

제어 영역 (Control Plane)

API Server

• 쿠버네티스 리소스와 클러스터 관리를 위한 API 제공
• etcd를 데이터 저장소로 사용

Scheduler

• 노드의 자원 사용 상태를 관리하며, 새로운 워크로드를
 어디에 배포할지 관리

Controller Manager

• 여러 컨트롤러 프로세스를 관리.
• 각 컨트롤러는 클러스터로부터 특정 리소스 상태의 변화를 감지하여 클러스터에
 반영하는reconcile 과정을 반복 수행

etcd

• 분산 Key - Value 저장소로 클러스터 상태 저장
